Hydraulische Sanierung der NW-Kanalisation in der Sandstraße, Haselünne
In der Sandstraße in Haselünne kam es bei stärkeren Regenereignissen zu Überflutungen von Wohnbebauung im Stadtgebiet. Die Ist-Situation im Bestand sowie die Sanierungsplanung zur Gewährleistung der Überstaufreiheit wurden in Hystem-Extran hydrodynamisch simuliert und nachgewiesen.

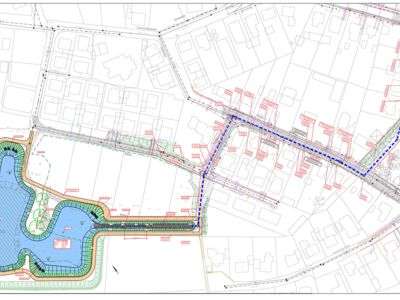

Das der Simulation zugrundeliegende Einzugsgebiet besitzt eine Größe von rd. 61 ha, der maximale Abfluss ergibt sich zu 1368 l/s). Zur Beseitigung der Überstaupunkte und der Gewährleistung des Entwässerungskomforts wurde ein neuer NW-Kanal DN 800 – DN 1200 mit neuer Entwässerungsrichtung geplant und gebaut.

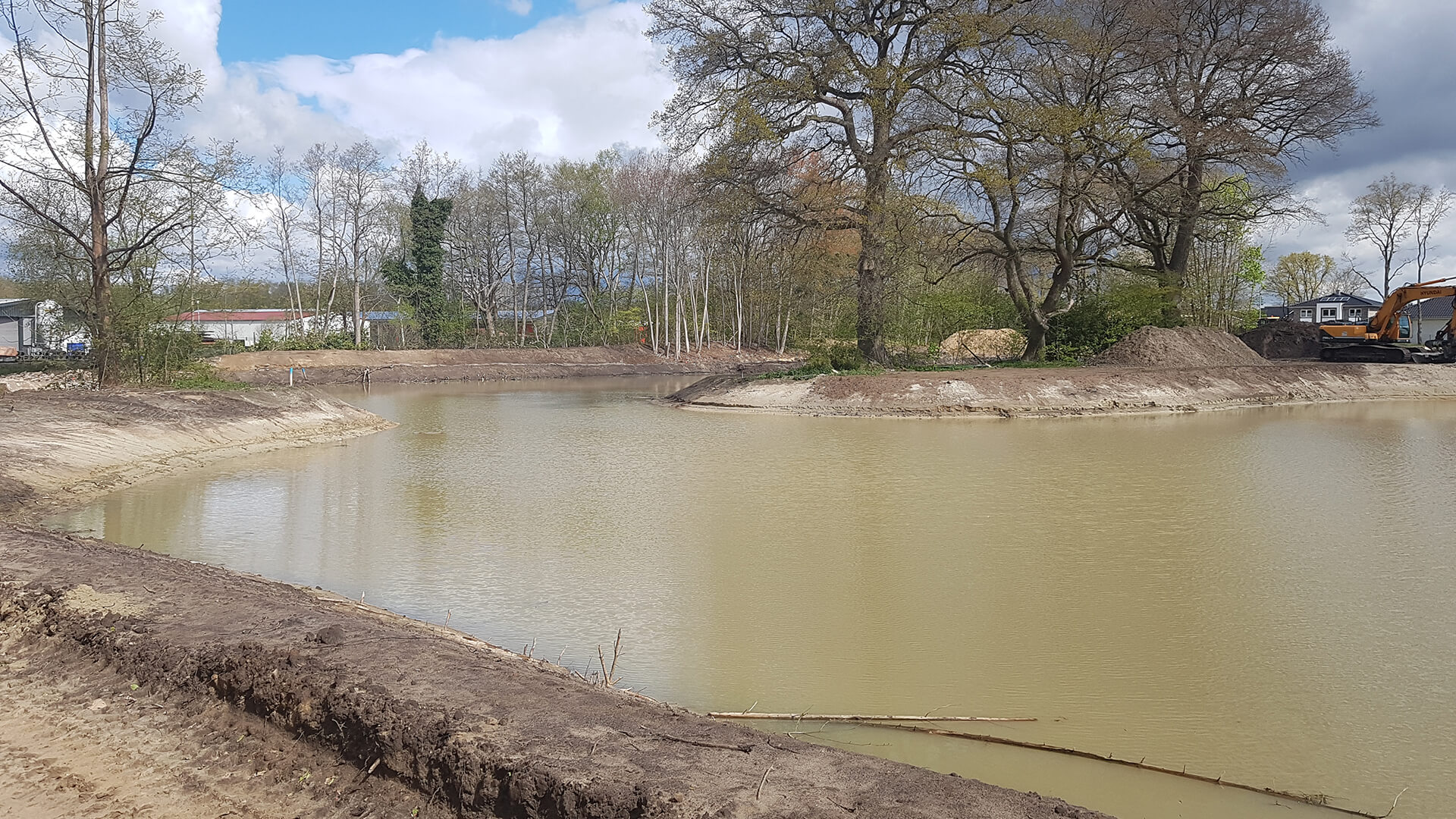

Ein bestehendes Regenrückhaltebecken wurde erweitert, um die zusätzlichen Wassermengen vor Einleitung ins Gewässer zurückhalten zu können. Als Zuleitung zum Regenrückhaltebecken wurde ein mit Wasserbaupflaster befestigtes Gerinne inkl. Absetzbecken zur Reinigung des Niederschlagswassers erstellt.
Projektbeschreibung
Maßnahmenträger:innen (Anprechpartner:innen):
- Stadt Haselünne (Hr. Pohlmann und Hr. Kölker)
Leistungsumfang:
- LP 1 – 9 HOAI Ingenieurbauwerke
- Antrag gem. § 10 WHG (Landkreis Emsland)
- örtliche Bauüberwachung
Zeitraum:
- Planung: 2019-2020
- Umsetzung/örtliche Bauüberwachung: 2020-2021
Eckdaten:
- 11.500 m³ Bodenbewegung
- 600 m² Wasserbaupflaster (Zuleitungsgerinne, Absetzbecken, Notüberlauf)
- 1.750 m² Unterhaltungsweg (Schotterrasen)
- 135 m SW-Kanal DN 200 PP
- 98 m NW - Kanal DN 1100 B
- 274 m NW- Kanal DN 1200 B

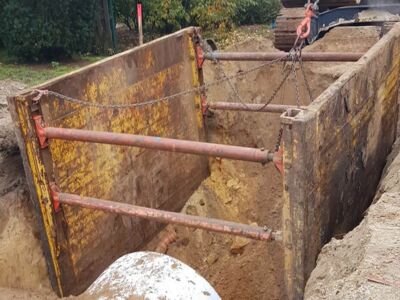

- 4.300 m³ Bodenbewegung für den Rohrgraben inkl. Verbau
- 7 Kontrollschächte DN 2000 B
Besonderheiten:
- Hydrodynamische Simulation des Ist-Zustandes und der Sanierungsplanung in Hystem-Extran (EZG = 61 ha, Qmax = 1.368 l/s)
- Bauen im Bestand mit Kreuzung bestehender Entwässerungs- und Versorgungsleitungen mit dem neuen NW-Kanal bis DN 1200 B
- Umlegung einer Gas Hauptleitung DN 200 und diverser Strom- und Wasser- und Telekommunikationsleitungen
- Schächte und Sonderbauwerke DN 2000 B

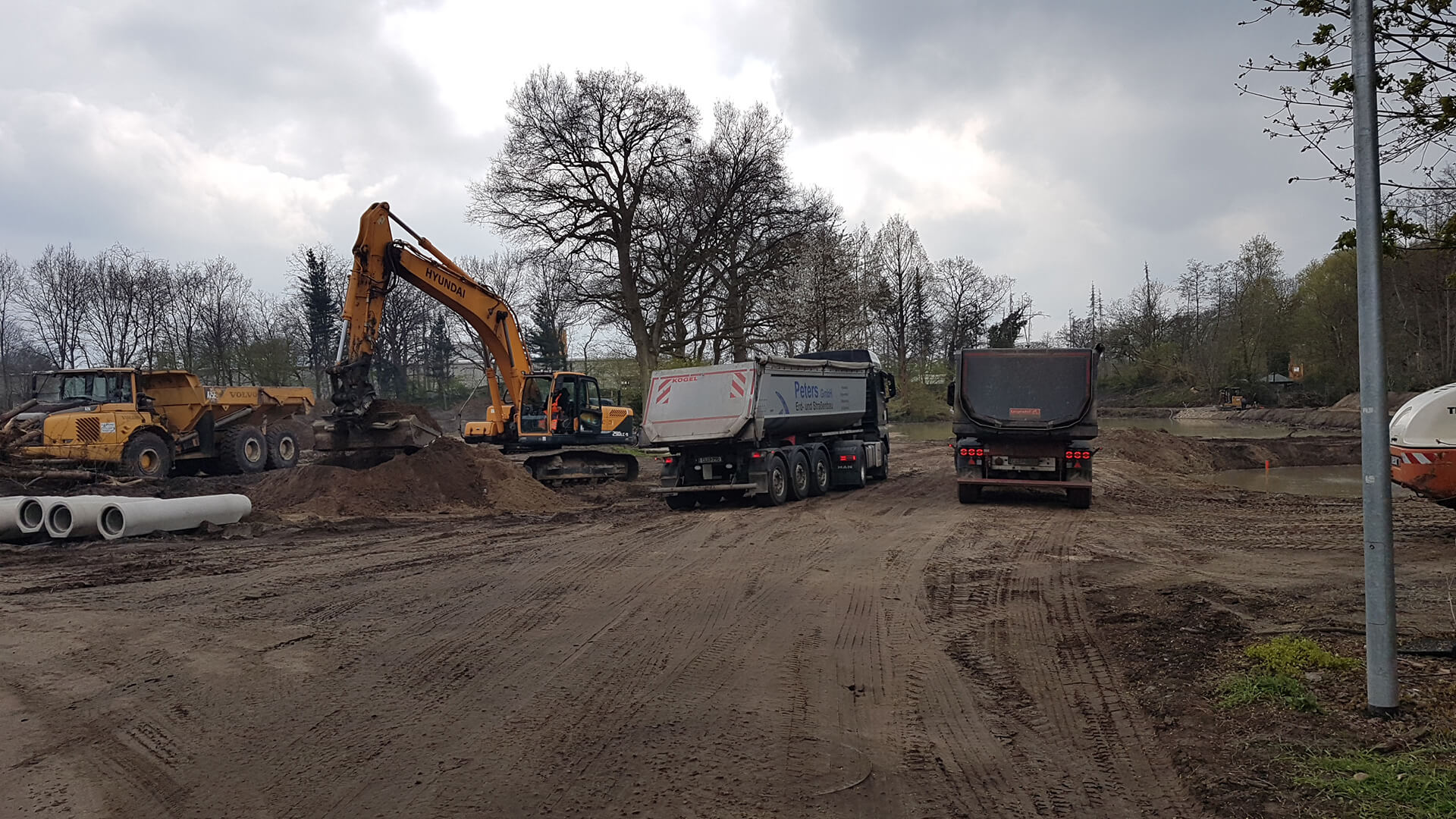

- Erweiterung eines bestehenden Regenrückhaltebeckens (Bodenbewegung von 11.500 m³ Boden)
Baukosten:
- rd. 870.000 € brutto
